MEGATRON® MT-SHS

In-Line Dispersers with Super High Shear

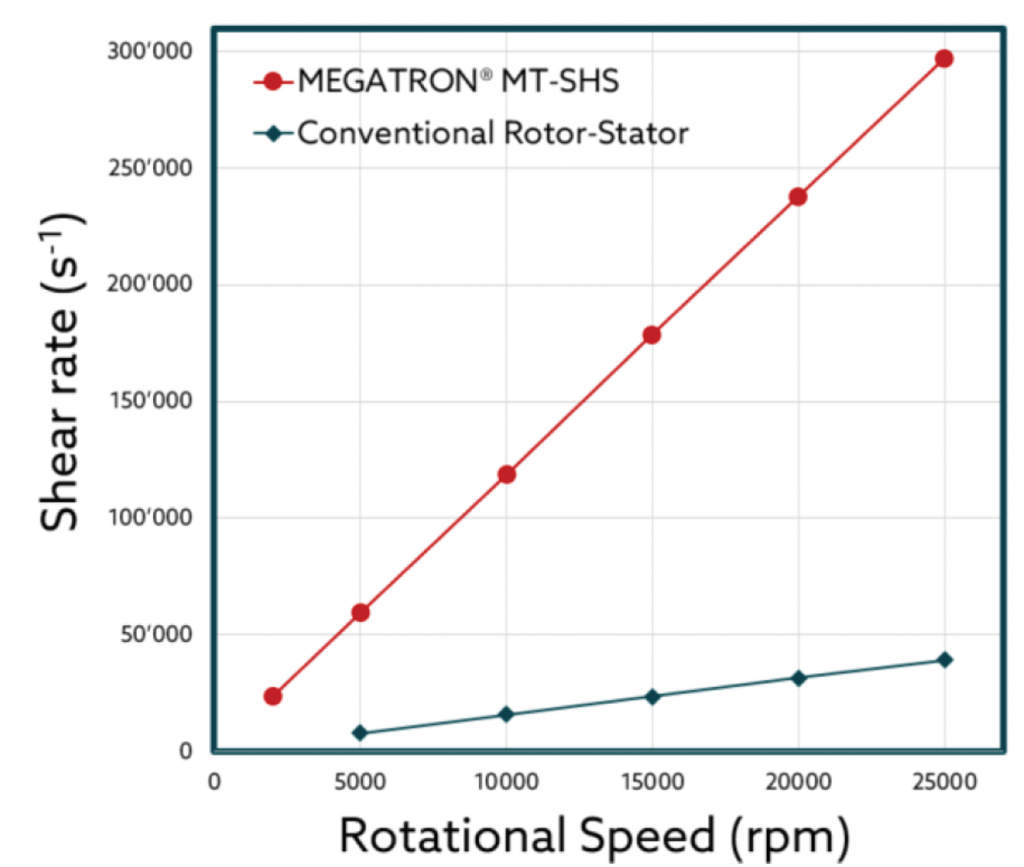

새로 개발된 MEGATRON® MT-SHS 장치는 65 m/s의 로터 팁 속도와 300 000 s-1의 전단 속도 (shear rate) 생성할 수 있습니다. 이 참신함은 당사의 표준 제품군보다 6배 더 높은 전단 속도 (shear rate)를 제공합니다. 매우 높은 에너지 입력으로 인해 나노 범위에 적합한 입자를 얻을 수 있으며 결과는 처리되는 구성 요소 시스템에 따라 다릅니다. 비디오를 시청하세요.

MT-SHS는Megatron® 시리즈의

in-line 제품군에서Super-High-Shear rate 를 달성할 수 있는

최고의 균질 솔루션입니다.

유화 및 분산 용액의 안정성은 낮고 균일한 입도가 중요합니다.

직경 65mm Rotor와 0.2mm Rotor/stator 간극 그리고

최대 속도 25,000 rpm의 조합은

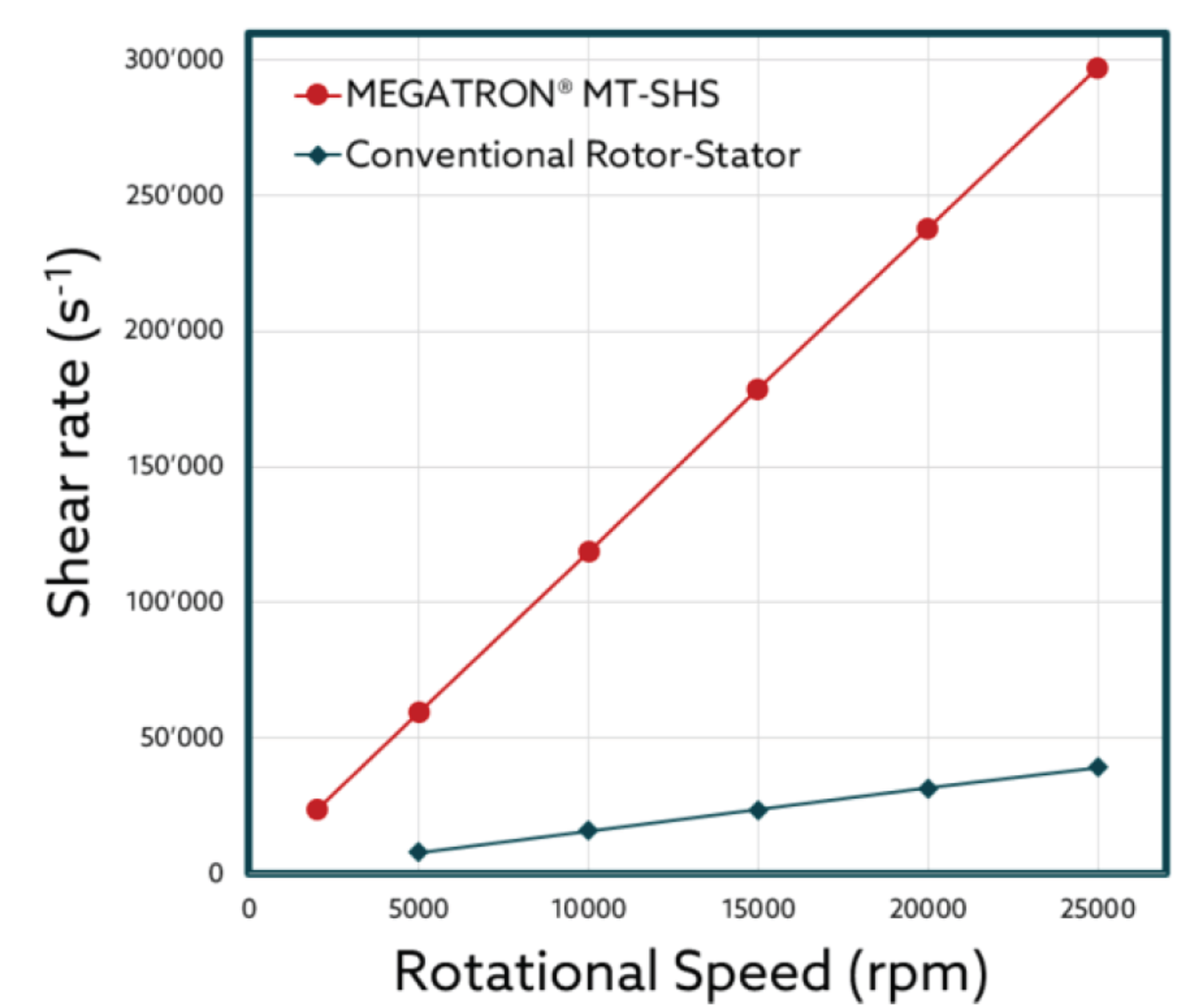

최대 300,000/sec 의 Shear rate를 이끌어 낼 수 있습니다

MT-SHS

- Size -

W : 715mm

H : 1020mm

D : 300mm

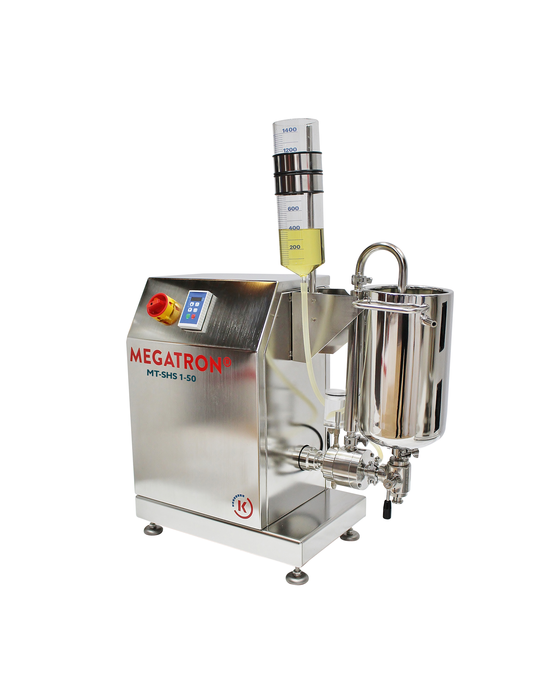

< MT-SHS 1- 50 >

특히 물과 기름 성분을 분산하는 유화 작업에서

기름 성분의 주입을 유도하는 injector 구조로 인해

working chamber 내에 주입되어 물과 섞이면서

수 분(min)내 1 um이하의 입자 사이즈를 만들 수 있습니다

적용 사례

​

1제약 분야 : Wet milling of API, 점안제
​예) Triamcinolone Acetonide (TAS),Betamethasone Acetate (BSS) 등스테로이드 제제의 원료 입자를 약 18um 정도로감소시켜 재응집을 막고 분산 안정성 증가

2 코스메틱 분야 : 크림

시료 온도 25도에서도 약 300nm 이하의 입자를 일관성 있게 생산하여 유화 안정성 유지

3 케미칼 분야 : Silicon-based emulsion, Polymer 내 DODC 분산예) 고온 및 산화에 대한 안정성이 높은 실리콘 에멀젼 기반의 윤활유,표면코팅제 등의 유화 안정성 증가.점도에 따라 200nm ~ 2um(D₉₀)의 실리콘 입자 크기 유지

4식품 분야 : 왁스 코팅제, 우유와 유사한 비건식품

​예) 우유와 유사한 옥수수 첨가 음료. 옥수수 분말을 사람이 느끼는

가장 부드러운 질감의 입자 크기인 25um로 달성하면서

식물성 오일을 주입하여 우유 수준 질감과 분산안정성 유지

• MEGATRON ® MT-SHS의 원리는 단순한 로터(회전자) -스테이터(고정자)를 기반으로 하며 로터(회전자) 와 스테이터(고정자) 사이의 간격이 200 마이크론 크기로 최소화됩니다. 이로 인해 전단 속도와 팁 속도가 매우 높아집니다.

• 장점

새롭게 개발된 회전자 (Rotor) / 고정자 (Stator) 기술 개념은 최고의 효율로 가능한 가장 작은 입자 크기를 제공합니다.– 로터 팁 속도 최대 65 m/s 및 회전 속도 최대 25,000rpm– 최대 300 000 s-1의 전단율 가능– 나노 크기의 입자 또는 액적을 생성하는 높은 비에너지 입력(제품에 따라 다름)– 다양한 로터(Rotor) / 고정자 (Stator) 형상 사용 가능– 생산기계로의 Scale-up 가능

* MEGATRON® MT-SHS 1-50 의 장비 정보

Throughput	2’000 L/h (with water)
High-speed drive	5.5 kW three-phase motor with frequency converter
Speed adjustment	Stepless with integrated controller and digital display
Speed control	Stepless with digital display and control unit
Dispersing generator	SHS special rotor / stator geometry with finest tooth system
Recirculation vessel	5.0 liter stainless steel vessel for the continuous phase, double-walled design with thermostat connections
Tip speed	max. approx. 65 m/s
Pipe installation	Complete piping with the recirculation vessel
Piping	All components connected with proper piping
Shear rates	up to 300000 s-1
Dimensions (LxWxH)	715x300x1020mm
